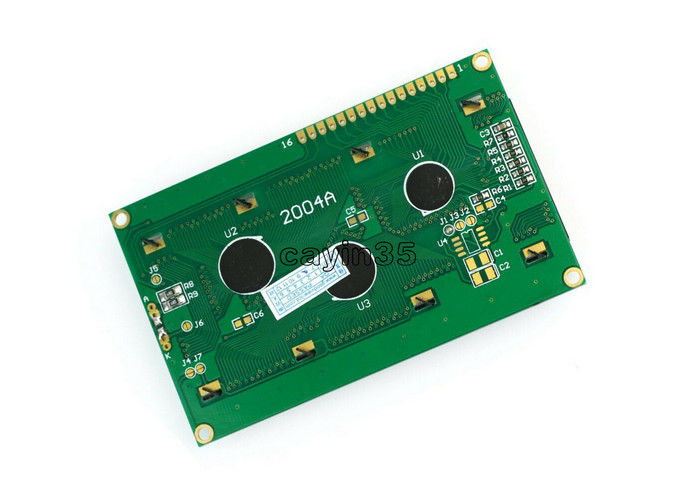

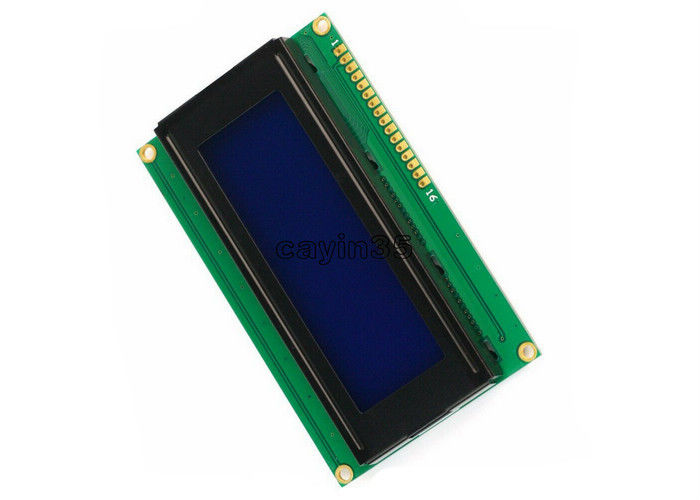

2004 204 20x4-znakowy wyświetlacz ciekłokrystaliczny z matrycą IC Kontroler Blue Blacklight
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan, China |
| Nazwa handlowa: | Fangsheng |
| Orzecznictwo: | ISO9001:2015 |
| Numer modelu: | 2004A COB |
Zapłata:
| Minimalne zamówienie: | 500 |
|---|---|
| Cena: | Negotiation |
| Szczegóły pakowania: | Torba bąbelkowa + blister + pudełko z pianką + karton |
| Czas dostawy: | 3 ~ 5 dni roboczych |
| Zasady płatności: | T / T, Western Union, Paypal |
| Możliwość Supply: | 200 000 zestawów / miesiąc |
|
Szczegóły informacji |
|||
| Matryca kropek: | 20 * 4 kropki | Napięcie: | 5,0V |
|---|---|---|---|
| Typ Lcd: | STN Lcd | Tryb wyświetlania: | Przenikliwy |
| High Light: | wyświetlacz matrycowy LCD,kolorowy moduł wyświetlacza LCD |
||
opis produktu
2004 204 20x4 znaków wyświetlacz LCD moduł IC kontroler Blue Blacklight
A. Podstawowe informacje:
2. Moduł może być łatwo połączony z MCU.

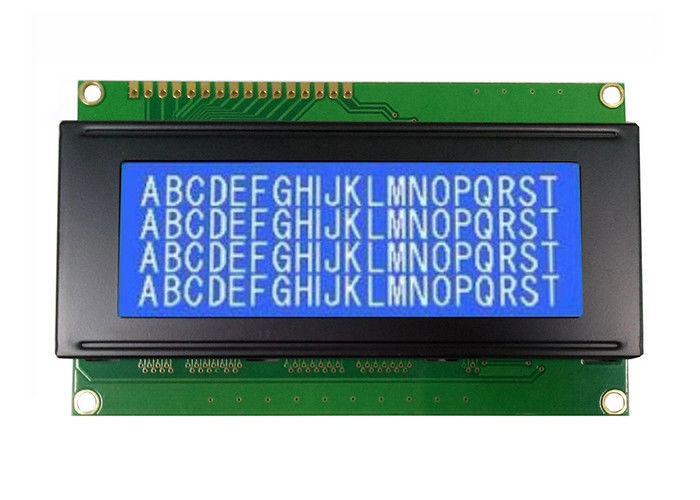

3. Format wyświetlania: 20 znaków x 4 linie.
4. Jest fantastyczny dla projektu opartego na Arduino.
5. Napięcie zasilania: 5V.
6. W pełni zmontowany i przetestowany szeregowy moduł LCD 20x4.
7. Biały tekst, niebieskie podświetlenie.
8. Interfejs analogowy.
9. Rozmiar: 98 x 60 x 12 mm.
POZYCJA | ZAWARTOŚĆ | OPIS |
1 | Wyświetl rozmiar konturu | 98 (H) * 55 (W) * 3,55 mm (T) |
2 | Rozmiar wyświetlania | 70,4 (H) * 20,8 (W) mm |
3 | Napięcie | 3,3 V, 5,0 V |
4 | Operacja Temperatura | -20 ～ 70 ℃ |
5 | Parametr napędu | Duty 1/16, Bias 1/5 |
6 | Podświetlenie | Biała Led |
7 | Kolor | Niebieski lub żółty - zielony |
8 | Dysk IC | ST7920 |
B. Specyfikacja wyświetlacza :
C. Diagram struktury :
Pin NO. | Symbol | Funkcjonować | Uwaga | |
| 1 | Vss | Zasilacz | 0V | |
| 2 | Vdd | + 5V | ||
| 3 | Vo | Na LCD | Zmienna | |
| 4 | RS | Zarejestruj Wybierz (H: Dane L: Instrukcja | ||
| 5 | R / W | L: MPU do LCM H: LCM do MPU | ||
| 6 | mi | Włączyć | ||
| 7 | DB0 | Bit danych 0 | ||
| 8 | DB1 | Bit danych 1 | ||
| 9 | DB2 | Bit danych 2 | ||
| 10 | DB3 | Bit danych 3 | ||
| 11 | DB4 | Bit danych 4 | ||
| 12 | DB5 | Bit danych 5 | ||
| 13 | DB6 | Bit danych 6 | ||
| 14 | DB7 | Bit danych 7 | ||
| 15 | ZA | Anoda modułu LED | ||
| 16 | K | Katoda modułu LED | ||
