FTP1013TP01

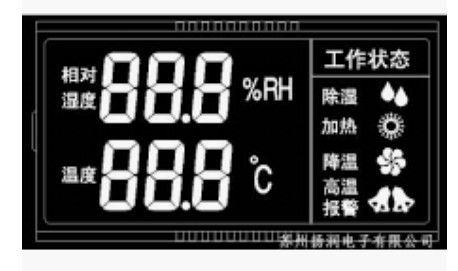

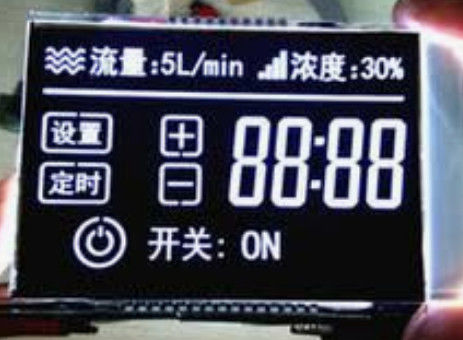

doustom Monochromatyczny 7-segmentowy moduł wyświetlacza LCD Typ VA Wysoki kontrast wyświetlacza LCD z białym podświetleniem LED
Typ tylnego polaryzatora:
Tam są trzy typy polaryzatora: polaryzator skrzyni biegów; ; transflective polarizer polaryzator transfleksyjny i polaryzator odblaskowy.
ZA. Jeśli nie ma podświetlenia LED, wybierz polaryzator odblaskowy.
B. Jeśli konieczne jest podświetlenie LED, możesz wybrać polaryzator transmisyjny lub transfleksyjny.
DO. Transflective polarizer is better and expensive than transmission polarizer. Polaryzator transfleksyjny jest lepszy i droższy niż polaryzator transmisyjny. But transflective LCD will have a uniform light result compared with transmission polarizer. Ale transfleksyjny wyświetlacz LCD zapewni jednakowy efekt świetlny w porównaniu z polaryzatorem transmisyjnym. What is more, when LED backlight is off, transflecitve LCD will also have a good display result. Co więcej, gdy podświetlenie LED jest wyłączone, transflecitve LCD również będzie miał dobry wynik wyświetlania.
RE. W przypadku polaryzatora transmisyjnego, gdy zawsze jest włączone podświetlenie LCD lub LED, lepiej jest użyć polaryzatora transmisyjnego.
Podstawowe informacje:
|
POZYCJA
|
ZADOWOLONY
|
OPIS
|
|
1
|
Wyświetl rozmiar konturu
|
52 (H) * 45 (W) * 1,1 mm (T)
|
|
2)
|
Wyświetlanie rozmiaru |
49 (wysokość) * 40 (szerokość) mm
|
|
3)
|
Napięcie
|
4,5 V.
|
|
4
|
Operacja Temperatura
|
-20 ～ 70 ℃
|
|
5 |
Parametr napędu |
Skala 1/4 obciążenia 1/3 |
|
6
|
Podświetlenie
|
3 sztuk Led
|
|
7
|
Kolor
|
Biały |
|
8
|
Berło
|
Kołek
|
Tryb połączenia wyświetlacza LCD.
Jak podłączyć LCD do płytki drukowanej? Do wyboru są cztery typy złączy.
1. Metalowe złącze pinowe. It is very common connection way. Jest to bardzo popularny sposób łączenia. Pins should insert into PCB holes and solder it. Kołki powinny włożyć się w otwory PCB i przylutować. It is very strong and firm. Jest bardzo silny i jędrny. LCD,LED backlight or PCB can be connected together as a LCD module. LCD, podświetlenie LED lub PCB można połączyć razem jako moduł LCD.
W przypadku połączenia, jeśli musisz upewnić się, że LCD i PCB można dobrze zagęścić, w przeciwnym razie wyświetlacz LCD nie będzie mógł zostać wyświetlony lub po prostu wyświetlić część.
Ale pasek zebry jest tani.W pobliżu
3)Papier termozgrzewalny.Heat seal paper is a flexible connect way. Papier zgrzewany to elastyczny sposób łączenia. Heat seal paper can be heated pressing on LCD and PCB directly. Papier termozgrzewalny może być podgrzewany bezpośrednio na LCD i PCB. But head seal is easy to be oxidized after a few years. Ale uszczelnienie głowy łatwo utlenia się po kilku latach.
4FPC (Elastyczny obwód drukowany) połączenie. FPC connector is also a flexible connect way. Złącze FPC to także elastyczny sposób łączenia. FPC quality is very good compared with heat seal paper. Jakość FPC jest bardzo dobra w porównaniu z papierem termozgrzewalnym. It is a good connection way,but price and tooling charge is higher. Jest to dobry sposób połączenia, ale cena i opłata za oprzyrządowanie są wyższe.
Standard inspekcji
|
Powierzchnia Kontrola
|
18
|
Wymaganie Pozytywne Wyświetlacz LCD: Uszkodzony punktowy (LCD z zabrudzonym plamy, paster z brudnymi plamami, szkło uszkodzenie powierzchni, uszkodzenie polaryzatora (po paster jest wizualny) Φ = (L.+W.) / 2 L =Długość W = Width |
Kontrola Standard |
≤10 pleśni |
11 ~ 30 form |
31 ~ 80 form |
> 80 pleśni |
|
φ ≤ 0,1 mm |
Ignorowane |
Ignorowane |
Ignorowane |
Ignorowane |
|||
|
0,1 mm <φ ≤ 0,2 mm |
3) | 3) | 2) | 2) | |||
|
0,2 mm <φ ≤ 0,25 mm |
1 | 1 | 0 | 0 | |||
|
0,25 mm <φ ≤ 0,3 mm |
0 | 0 | 0 | 0 | |||
|
0,3 mm <φ ≤ 0,35 mm |
0 | 0 | 0 | 0 | |||
|
0,10 mm <φ ≤ 0,35 mm zaakceptować całkowitą ilość |
3) | 3) | 2) | 2) | |||
|
Uwaga: 1. 0,15 mm <φ ≤ 0,25 mm odległość między dwoma punktami powinna wynosić> 5 mm, powyższy status defektów można zignorować, gdy znajduje się poza obszarem V / A. Istnieją specjalne statusy zależne od żądania klienta lub próbki podpisanej |
|||||||
|
Wymaganie Negatywny Wyświetlacz LCD: Uszkodzony punktowy (LCD z zabrudzonym plamy, paster z brudnymi plamami, szkło uszkodzenie powierzchni, uszkodzenie polaryzatora (po paster jest wizualny) Φ = (L.+W.) / 2 L =Długość W = Width
|
Kontrola Standard |
≤10 pleśni | 11 ~ 30 form | 31 ~ 80 form | > 80 pleśni | ||
|
φ ≤ 0,1 mm |
6 | 5 | 4 |
3) |
|||
|
0,1 mm <φ ≤ 0,2 mm |
3) | 3) | 2) | 1 | |||
|
0,2 mm <φ ≤ 0,25 mm |
0 | 0 | 0 | 0 | |||
|
0,25 mm <φ ≤ 0,3 mm |
0 | 0 | 0 | 0 | |||
|
0,10 mm <φ ≤ 0,35 mm zaakceptować całkowitą ilość |
6 | 5 | 4 | 3) | |||
|
Uwaga: 1. 0,1 mm <φ ≤ 0,25 mm odległość między dwoma punktami powinna wynosić> 5 mm, powyższy status defektów można zignorować, gdy znajduje się poza obszarem V / A. 2. Istnieją specjalne statusy zależne od żądania klienta lub próbki podpisanej |
|||||||
