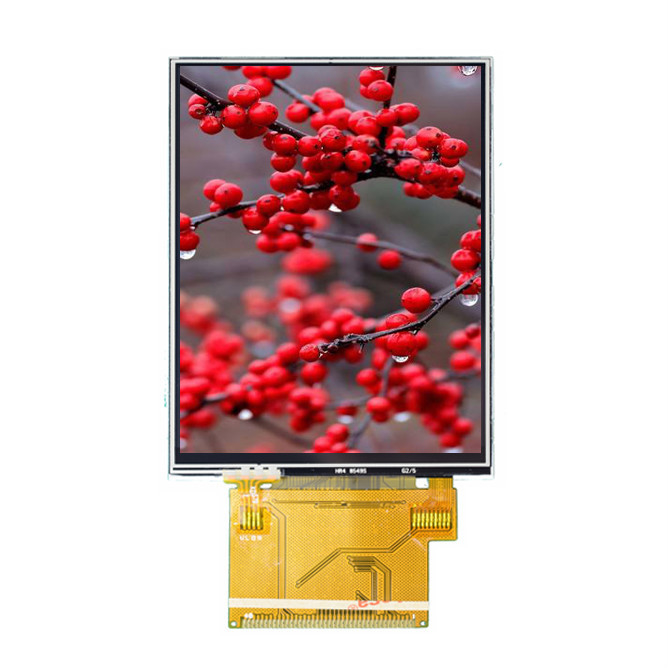

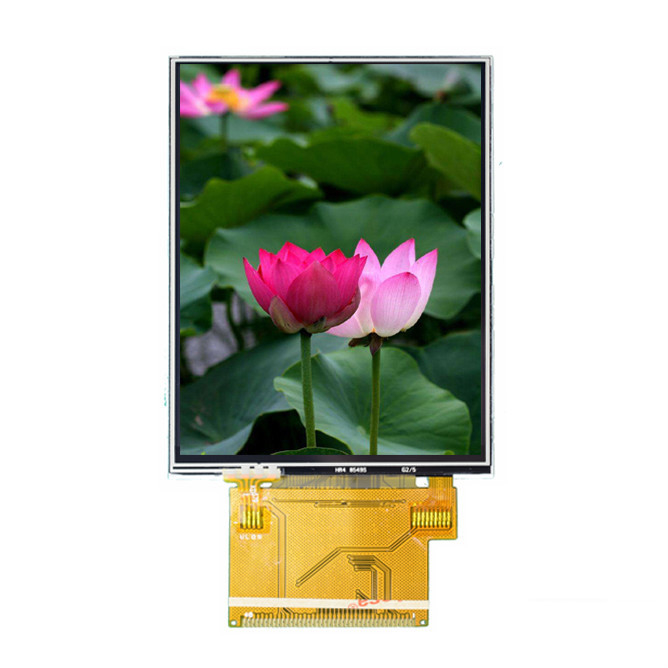

Moduł wyświetlacza TFT Lcd o przekątnej 2,8 cala Rozdzielczość ekranu dotykowego 240 * 320 Moduł wyświetlacza interfejsu SPI z matrycą punktową
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan, China |
| Nazwa handlowa: | Fangsheng |
| Orzecznictwo: | ISO9001:2015 |
| Numer modelu: | TFT2806N03JPY-14P |
Zapłata:
| Minimalne zamówienie: | 50 |
|---|---|
| Cena: | USD 5.6 - 6.5/ Piece |
| Szczegóły pakowania: | Torba bąbelkowa + Blister + pudełko piankowe + karton |
| Czas dostawy: | 3 ~ 5 dni roboczych |
| Zasady płatności: | L / C, T / T, D / A, D / P, Western Union, Paypal |
| Możliwość Supply: | 200K zestawów / miesiąc |
|
Szczegóły informacji |
|||
| Rezolucja: | 240*320 | Rozmiar: | 2,8 cala |
|---|---|---|---|
| Kierunek oglądania: | Godzina szósta | Tryb TFT: | TFT, transmisyjny |
| Rozmiar konturu: | 50 mm * 69,20 mm * 2,3 mm T | Jasność: | 280 Cd / M2 |
| High Light: | lcd monitor module,tft lcd touchscreen display |
||
opis produktu
2,8-calowy moduł TFT Lcd Rozdzielczość ekranu dotykowego 240 * 320 Moduł wyświetlacza interfejsu SPI z matrycą punktową
A. Specyfikacje:
|
Przedmiot
|
Zawartość
|
Opis
|
|
1
|
Nazwa produktu
|
2,8-calowy moduł TFT 240RGB x 320 Lcd
|
|
2
|
Rozmiar modułu
|
50mm * 69.20mm * 2.30mm T
|
|
3
|
Rezolucja
|
240*320
|
|
4
|
Berło
|
SPI
|
|
5
|
Typ panelu dotykowego
|
REZYSTANCYJNE LUB BEZ, POJEMNOŚCIOWE
|
|
6
|
Typ interfejsu
|
16-bitowy mikrokontroler
|
|
7
|
Zabarwienie
|
65K
|
|
8
|
Kontroler / Sterownik
|
ST7789V
|
| 9 | Źródło światła | 4 białe diody LED równolegle |
Nasza przewaga:
1 .Cena fabryczna.
2 .Dobra jakość.
3 .Szybka wysyłka w ciągu 5 dni.
4 .W przypadku zapasów, bez moq, 1 szt. Ok.małe zamówienie mile widziane ..
5 .Płatność online.
6 .Wsparcie 7 dni zwrotu.
7 .Usługi posprzedażowe 24 godziny / 7 dni
Nasze Certyfikaty:
1. GB / T19001-2016 id ISO9001: 2015
2. CE i ROHS
3. SGS wyświetlacza LCD
TFT2806N03JPY-14P jest240* 320 punktów Moduł LCDz Interfejs SPI.
B. Zastosowania produktu:
C. Schemat struktury:
Definicja pinów:
Lista produktów
| Przedmiot | Rozmiar w calach | Format kropki | AA (mm) | Rozmiar obrysu (mm) |
Kontrast (Cr) |
Podświetlenie | Jasność | Berło | Płyta | Kontroler | Panel dotykowy | kąt widzenia | uwagi |
| 1 | 1,44 | 128xRGBx128 | 25,5x26,5 | 32,36x38,0x2,6 | 500 | 1LED | 240 | SPI | CPT | ST7735S | CPT | 6:00 | 10pin |
| 2 | 1,77 | 128xRGBx160 | 28.03*35.04 | 34,70x46,7x2,5 | 500 | 2 diody LED | 320 | 8 bitów równolegle | CPT | ST7735S | CPT | 6:00 | 20pin |
| 3 | 2 | 176xRGBx220 | 31,68x39,60 | 37,68X51,30X2,23 | 500 | 3 diody LED | 180 | 8 bitów równolegle | HSD | ILI9225G | - | 12:00 | 20pin |
| 4 | 2,3 | 320xRGBx240 | 46,75x35,06 | 51,0X45,8X2,3 | 500 | 4LED | 280 | SPI | TM | ILI9342C | 6:00 | 14pin | |
| 5 | 2,36 | 480X234 | 48,00x35,69 | 55,2x44,75x2,9 | 250 | 2 diody LED | 250 | 8 bitów RGB | CPT | OTA5182A | 6:00 | 40pin | |
| 6 | 2,4 | 240xRGBx320 | 36,72x48,96 | 42,72x60,26x2,46 | 250 | 4LED | 200 | 8 bitów 80 równolegle | Dyrektor ds. marketingu | ILI9341V | RTP | 6:00 | 37pin |
| 7 | 2,7 | 240xRGBx320 | 54,00x40,50 | 62,60x45,70x2,45 | 400 | 4LED | 350 | 8 bitów RGB | CPT | ILI9341V | RTP | 3:00 | 40 pinów |
| 8 | 2.83 | 240xRGBx320 | 43,2X57,6 | 50X69,2X2,4 | 500 | 4LED | 250 | 8/16 bitów równolegle | TM | ILI9341V | 6:00 |
37pin, sprzedany |
|
| 9 | 3,5 | 320xRGBX480 | 48,96X73,44 | 54,66X82,9X2,1 | 500 | 6 diod LED | 380 | 18 bitów RGB + SPI | HSD | ST7796S | RTP | 6:00 |
45pin, typ złącza |
| 10 | 4.3 | 480xRGBX272 | 95.04X53.856 | 105,5X67,2X4,2 | 500 | 2x5LED | 350 | 24-bitowy RGB | Dyrektor ds. marketingu | HX8257A -C | z RTP/CTP | 6/IPS | Złącze 40-pinowe |
| 11 | 5 | 800xRGBX480 | 108x64,8 | 120,7x75,8x4,3 | 400 | 2x6LED | 480 | 24-bitowy RGB | TM | HX8664B+ | z RTP/CTP |
12:00 /IPS |
40pin |
| 12 | 5,7 | 640xRGBX480 | 115,2X86,4 | 127,0X98,4X7,0 | 250 | 3x7LED | 700 | 18 bitów RGB | Dyrektor ds. marketingu | HX8250A+ | z RTP/CTP | 6/IPS | 40pin |
| 13 | 6,2 | 800xRGBX480 | 137,52x77,23 | 155,2X88,2X6,5 | 600 | 3x6LED | 250 | 24-bitowy RGB | HSD |
ILI6123H+ ILI5480 |
z RTP/CTP | 6/IPS | 60pin |
| 14 | 7 | 800xRGBX480 1024xRGBx600 | 154,08x85,92 | 164,9X100X7,2 | 500 | 7x3LED | 350 | 24-bitowy RGB | Innolux |
HX8264+ HX8664, X8282 |
z RTP/CTP |
12:00 /IPS |
50pin |
| 15 | 8 | 800xRGBx600 | 162,0x121,5 | 183,0x141,0x6,2 | 500 | 9x3LED | 500 | 24-bitowy RGB | Innolux | TBD | z RTP/CTP |
12:00/ IPS |
50pin |
| 16 | 10.1 | 1024xRGBx600 | 222,72x125,28 | 235,0x143,0x5,0 | 600 | 13x3LED | 450 | LVDS | CPT |
HX8696+ HX8282 |
z RTP/CTP |
12:00 /IPS |
Złącze 40-pinowe |
