Miejsce pochodzenia:
DongGuan, Chiny
Nazwa handlowa:
Fangsheng
Orzecznictwo:
ISO9001:2015
Numer modelu:
FT3563JPY-20P

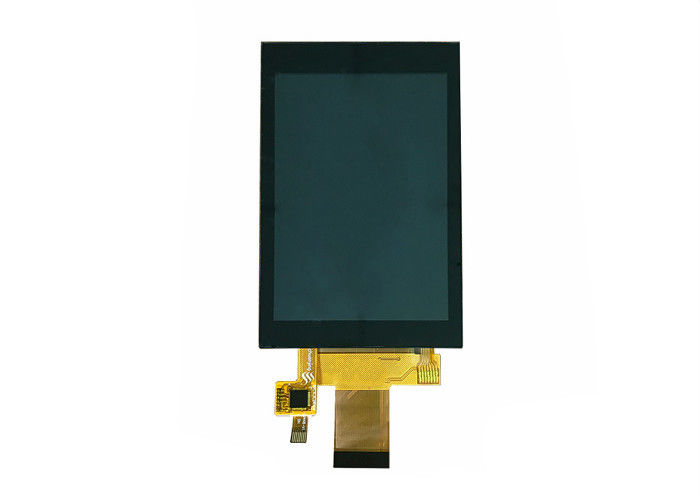

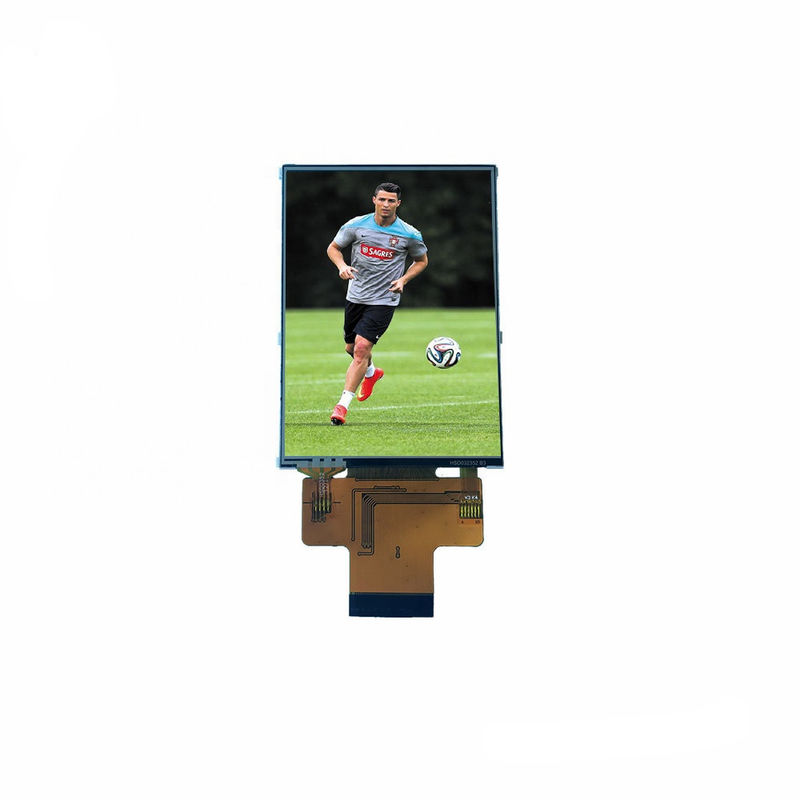

3.5 Incd TFT Moduł Lcd Producent Lcd Wyświetlacz TFT LCD 320 x 480 Interfejs SPI Moduł Lcd ze wszystkimi kątami widzenia
A. Specyfikacje:Pobierz link do► FT3563JPY-20p IPS-MIPI i SPI-FS.pdf
| Item | Wymiar nominalny | Jednostka |
 |
|---|---|---|---|
| Matryca punktowa | 320 x RGB x 480 | Kropki | |
| Rozmiar modułu (szer.×wys.×głęb.) | 50,8 (szer.) x 45,82 (dł.) x 2,35 (głęb.) | mm. | |
| Skok punktu (szer.×wys.) | 0,153 x 0,153 | mm. | |
| Interfejs | MCU (8080-16bit) lub 4W SPI | – | |
| Pakiet IC jazdy | COG+FPC | – | |
| Temperatura robocza | -20 ~70 | C | |
| Temperatura przechowywania | -30~80 | C | |
| Napęd IC | ILI9488 | – | |
| Tryb LCD | TN/normalny biały | – | |
| Typ podświetlenia | 6DIES BIAŁA DIODA | SZT |
Niestandardowy panel dotykowy i klejenie
| Opcje: | Rezystancyjny Pojemnościowy (PCAP) |
| Struktura CTP: | GF,GFF,G+G,P+G |
| Grubość klosza: | 0,55,0,7,0,9,1,1,1,8,2,8(mm)... |
| Soczewka osłonowa Obróbka powierzchni: | Odciski palców (AF), Przeciwodblaskowe (AG), Przeciwodblaskowe (AR) |
| Układ scalony sterownika: | Focal-tech, Goodix, ILitek, Atmel... |
| Laminowanie modułu LCD + CTP: | Uszczelka ,OCA,LOCA |
Wyświetlacze TFT LCD sąmoduły wyświetlacza ciekłokrystalicznego z technologią tranzystorów cienkowarstwowych.Technologia TFT oferuje pełne RGB, prezentujące gamę kolorów i odcieni.Uzyskaj bogate kolory, szczegółowe obrazy i jasną grafikę z wyświetlacza LCD z ekranem TFT.
Lista produktów:
Główne produkty: w tym 1,44",1,5",1,54",1,77",2,0",2,4",2,7",2,8",3,0",3,5",4,3",5,0",7,0",8,0",9,7",10,1 ", 13,3" moduły TFT LCD, rezystancyjny panel dotykowy i pojemnościowy panel dotykowy.
| Nie | Rozmiar w calach | Format kropki | Rozmiar obrysu (mm) | Kontrast (Cr) | Podświetlenie | Jasność | Interfejs | Okienko dotykoweja |
| 1 | 1,44 | 128xRGBx128 | 32,36x38,0x2,6 | 500 | 1LED | 240 | SPI | - |
| 2 | 1,77 | 128xRGBx160 | 34,70x46,7x2,5 | 500 | 2 diody LED | 320 | 8 bitów równolegle | - |
| 3 | 2,0 | 176xRGBx220 | 37,68X51,30X2,23 | 500 | 3 diody LED | 180 | 8 bitów równolegle | - |
| 4 | 2,3 | 320xRGBx240 | 51,0X45,8X2,3 | 500 | 4LED | 280 | SPI | - |
| 5 | 2,36 | 480X234 | 55,2x44,75x2,9 | 250 | 2 diody LED | 250 | 8 bitów RGB | - |
| 6 | 2,4 | 240xRGBx320 | 42,72x60,26x2,46 | 250 | 4LED | 200 | 8 bitów 80 równolegle | - |
| 7 | 2,7 | 240xRGBx320 | 62,60x45,70x2,45 | 400 | 4LED | 350 | 8 bitów RGB | RTP |
| 8 | 2.83 | 240xRGBx320 | 50X69,2X2,4 | 500 | 4LED | 250 | 8/16 bitów równolegle | RTP |
| 9 | 3,5 | 320xRGBX480 | 54,66X82,9X2,1 | 500 | 4LED | 380 | 18 bitów RGB + SPI | RTP/CTP |
| 10 | 4.3 | 480xRGBX272 | 105,5X67,2X4,2 | 500 | 6 diod LED | 450 | 24-bitowy RGB | RTP/CTP |
| 11 | 5 | 800xRGBX480/1024x600 | 120,7x75,8x4,3 | 400 | 2x5LED | 480 | 24-bitowy RGB | RTP/CTP |
| 12 | 5,7 | 640xRGBX480 | 127,0X98,4X7,0 | 250 | 2x6LED | 700 | 18 bitów RGB | RTP/CTP |
| 13 | 6,2 | 800xRGBX480 | 155,2X88,2X6,5 | 600 | 3x7LED | 250 | 24-bitowy RGB | RTP/CTP |
| 14 | 7 | 800xRGBX480 1024xRGBx600 | 164,9X100X7,2 | 500 | 7x3LED | 350 | 24-bitowy RGB | RTP/CTP |
| 15 | 8 | 800xRGBX480 1024xRGBx600 | 183,0x141,0x6,2 | 500 | 9x3LED | 500 | 24-bitowy RGB | RTP/CTP |
| 16 | 10.1 | 800xRGBX480 1024xRGBx600 | 235,0x143,0x5,0 | 600 | 13x3LED | 450 | LVDS | RTP/CTP |
Dzięki szerokiej gamie standardowych i niestandardowych modułów LCD i TFT, PODŚWIETLENIE.Oferujemy klientom rozwiązania i technologie najlepiej dopasowane do aplikacji.
